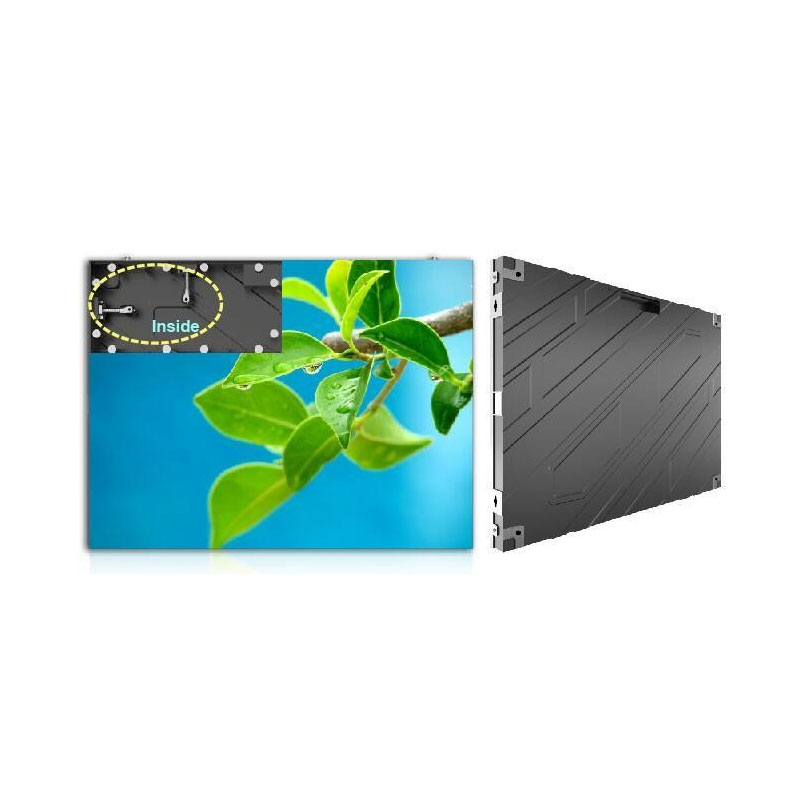

P4 آؤٹ ڈور اسکرین

ایل ای ڈی آؤٹ ڈور ماڈیول / کابینہ - کارا پی 4 (ڈرافٹ تکنیکی قیاس)

آپٹیکل پیرامیٹرز

● پکسل پچ: 4.0 ملی میٹر
● ایل ای ڈی کی قسم: ایس ایم ڈی 1921 (اعلی چمک ، واٹر پروف)
● ایل ای ڈی کنفیگریشن: 1R1G1B
● چمک: 4500–6000 نٹس (ورژن پر منحصر ہے)
● برعکس تناسب: ≥ 5000: 1
● زاویہ دیکھنا: 140 ° (h) / 120 ° (v)
● ریفریش ریٹ: 1920–3840 ہرٹج
● ڈسپلے رنگ: 16.7 ملین
● آؤٹ ڈور مرئیت: براہ راست سورج کی روشنی میں بھی واضح تصویر

ایل ای ڈی ماڈیول

● ماڈیول کا سائز: 320 × 160 ملی میٹر
● ماڈیول ریزولوشن: 80 × 40 پکسلز
● اسکیننگ کا طریقہ: 1/10 یا 1/8 (ڈرائیور IC پر منحصر ہے)
● پی سی بی: 4–6 پرت ، نمی مزاحم ڈیزائن
● ڈرائیور آئی سی: آئی سی این یا ایم بی آئی سیریز (اعلی استحکام ، کم فلکر)

کابینہ

● معیاری کابینہ کا سائز: 960 × 960 ملی میٹر یا 640 × 640 ملی میٹر (کارا ماڈل پر منحصر ہے)
● مواد: ڈائی کاسٹ ایلومینیم یا جستی اسٹیل
● ڈھانچہ ڈیزائن:
o فوری لاک میکانزم
o سامنے یا عقبی بحالی کی تائید (ورژن پر منحصر ہے)
● وزن: 23–32 کلوگرام فی کابینہ
● داخلہ تحفظ: IP65 (سامنے) / IP54 (پیچھے)

بجلی کے پیرامیٹرز

● آپریٹنگ وولٹیج: AC 110–220V ، 50–60Hz
● زیادہ سے زیادہ بجلی کی کھپت: 600–850 W/m²
● اوسط بجلی کی کھپت: 200–300 W/m²
● پاور سپلائی برانڈ: مینی ویل یا مساوی
● آپریٹنگ درجہ حرارت: –20 ° C سے +50 ° C.

کنٹرول سسٹم

control تعاون یافتہ کنٹرول کارڈ: نووسٹر ، رنگ لائٹ ، لنسن
cetter تحفظ کی خصوصیات: اضافے سے تحفظ اور EMC مداخلت تحفظ
● تائید شدہ ان پٹ سگنل: HDMI ، DVI ، SDI ، CVBS ، VGA (ویڈیو پروسیسر کے ذریعے)

قابل اعتماد اور زندگی

lead ایل ای ڈی زندگی: ، 000 100،000 گھنٹے
● MTBF: ≥ 10،000 گھنٹے
● پکسل کی ناکامی کی شرح: <0.0003
U UV مزاحمت ، اینٹی آکسیکرن ، اور ہر موسم کے بیرونی استعمال کے لئے ڈیزائن کیا گیا ہے

ایل ای ڈی پی 4 کابینہ کا سائز (ڈبلیو × H): 960 × 960 ملی میٹر (کارا)

ایلومینیم کابینہ کنٹرول کارڈ ، ایل ای ڈی ماڈیولز ، سگنل کیبلز ، اور سرشار 5V - 60A بجلی کی فراہمی سے لیس ہے۔ پر مشتمل ہے بلٹ میں کولنگ شائقین

تحفظ کی درجہ بندی: IP65 (سامنے) ، IP54 (عقبی)-بارش ، نمی ، دھول ، سڑنا ، جامد بجلی ، بجلی کے اضافے ، زیادہ موجودہ ، شارٹ سرکٹ ، اوور وولٹیج ، اور انڈر وولٹیج کے خلاف مزاحم
ڈسپلے ڈرائیونگ IC: ICN2037

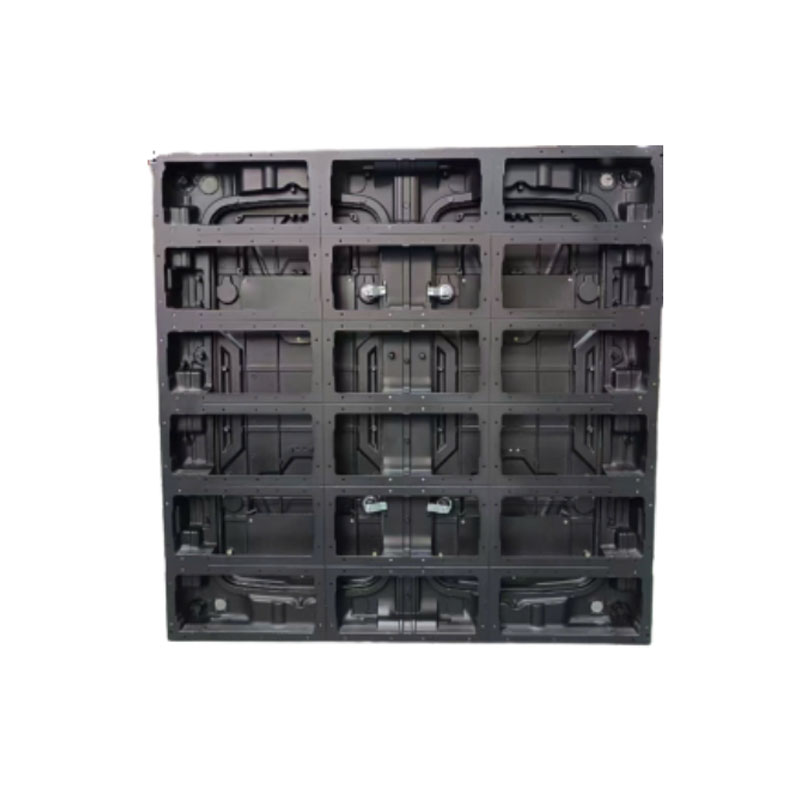

واٹر پروف کابینہ کا فریم ایل ای ڈی ڈسپلے کو محفوظ بنانے اور ان کی حفاظت کے لئے ڈیزائن کیا گیا ہے
فلیٹنس: <0.1 ملی میٹر
مواد: ایک ٹکڑا ڈائی کاسٹ ایلومینیم
کابینہ کا سائز: 960 × 960 ملی میٹر

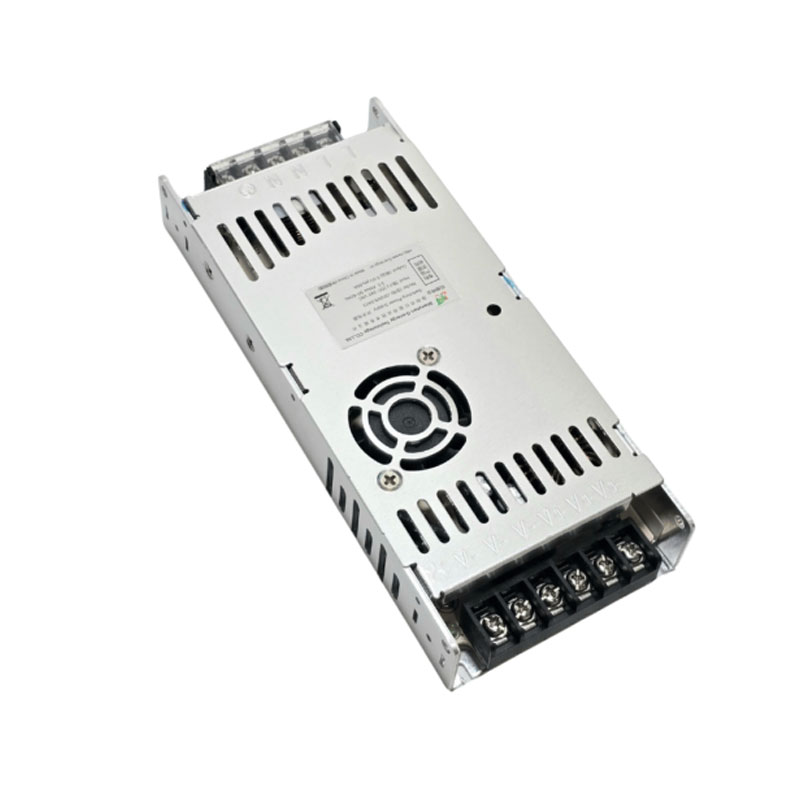

CZCL 5V 60A بجلی کی فراہمی-ماڈل A-300AFE-5

بجلی کی پیداوار: 300W ، کومپیکٹ ہاؤسنگ اور گرمی کی عمدہ کھپت کے ساتھ اعلی کارکردگی کا ڈیزائن ، مستحکم طویل مدتی آپریشن کو یقینی بنانا
استعداد:> 86 ٪
پاور فیکٹر (پی ایف سی):> 0.96
آؤٹ پٹ وولٹیج کے اختیارات: 3.8V ، 4.2V ، 4.5V ، 5V ، وغیرہ۔
آپریٹنگ درجہ حرارت: –25 ° C سے +70 ° C
تحفظات: زیادہ موجودہ ، زیادہ وولٹیج ، زیادہ درجہ حرارت ، شارٹ سرکٹ
اعلی کارکردگی اور طویل مدتی مستحکم کارکردگی
ان پٹ وولٹیج کی حد: 180–264 ویک
